15250

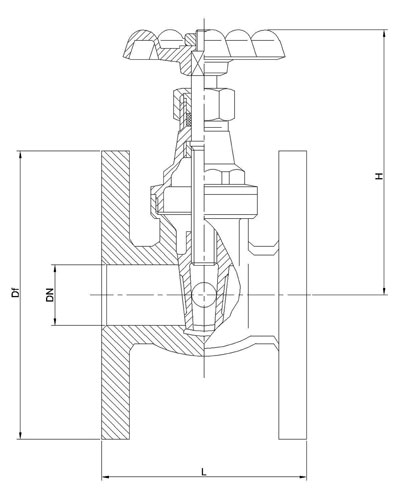

click image to view technical drawing

Leider ist der Eintrag nur auf Amerikanisches Englisch und Italienisch verfügbar. Der Inhalt wird in einer anderen verfügbaren Sprache angezeigt. Sie können einen Link anklicken, um zu einer anderen verfügbaren Sprache zu wechseln.

Bronze gate valve PN16 screwed bonnet flanged ends, non rising stem, solid wedge

PN16/B 100WSP 200WOG

15262

ALL IN BRONZE

PN16/A 100WSP 200WOG

15255 W

AS1628 MATERIAL

PN16/B 100WSP 200WOG

Standard Materials

BODY	BRONZE-CC491K UNI EN1982
BONNET	BRASS-CW617N UNI EN12165
WEDGE	BRASS-CW617N UNI EN12165
STEM	BRASS-CW614N UNI EN12164
SEAT	INTEGRAL SEAT

	10	015	020	025	032	040	050	065	080	100
Df mm(PN16)	90	95	105	115	140	150	165	185	200	220
Df mm(ASA150)	/	89	99	108	118	127	152	178	190	229
L mm	75	73	73	80	90	97	112	130	147	164
H mm	70	86	86	98	120	137	160	189	240	265
WEIGHT(Kg)	1,5	1,5	1,8	2,18	3,43	4,5	5,57	8,8	10,3	15,3
