82225

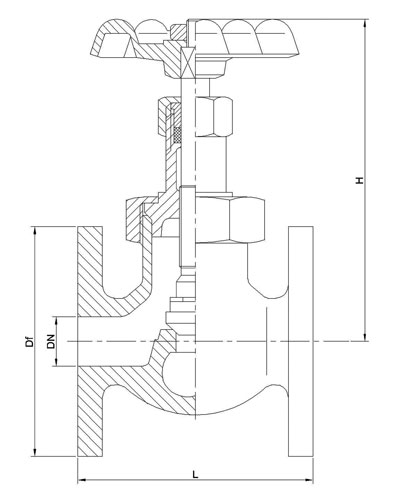

click image to view technical drawing

Leider ist der Eintrag nur auf Amerikanisches Englisch und Italienisch verfügbar. Der Inhalt wird in einer anderen verfügbaren Sprache angezeigt. Sie können einen Link anklicken, um zu einer anderen verfügbaren Sprache zu wechseln.

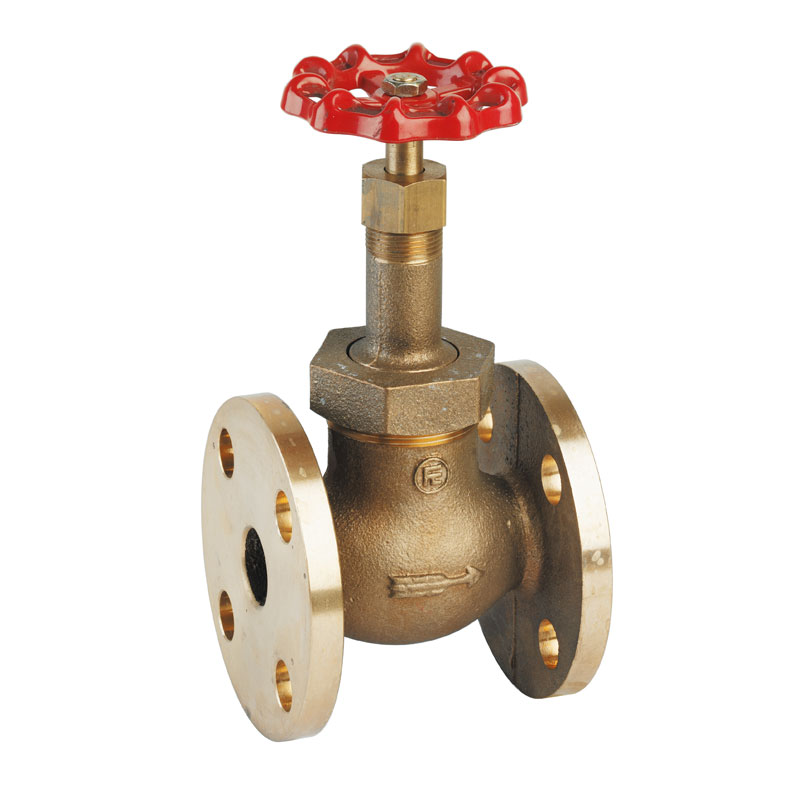

Bronze globe valve PN25 union bonnet flanged ends metal disc

PN25/B 150WSP 300WOG

82226

WITH DISC AND RENEVABLE SEAT AISI 316, DZR BRASS STEM

PN25/B 150WSP 300WOG

Standard Materials

BODY	BRONZE-CC491K UNI EN1982
BONNET	BRONZE-CC491K UNI EN1982
DISC	BRASS-CW614N UNI EN12164
STEM	BRASS-CW614N UNI EN12164
SEAT	INTEGRAL SEAT

	15	20	25	32	40	50	65	80	100
Df mm (PN16)	95	105	115	140	150	165	185	200	220
L mm	75	80	100	115	130	140	180	200	250
H mm	125	150	160	190	210	250	260	300	350
WEIGHT(Kg)	2	2,5	3,75	5,5	7	9,6	13	17	24,5
